Das Motion-Modul SR911K1 von Sigmatek ist für die Steuerung von bürstenbehafteten Gleichstrommotoren in Spindel-Linearantrieben konzipiert. Es unterstützt einen Phasenstrom bis 5A und arbeitet bei einer Versorgungsspannung von 18 bis 55V. Mit einer reduzierten PWM- und Stromreglerfrequenz von 2 kHz bietet es eine kosteneffiziente Lösung für Anwendungen ohne Rückführung. Zur Ausstattung gehören zwei Enable-Eingänge, ein Bremschopper und ein digitaler Ausgang, der kurzschlussfest ist und für Schaltvorgänge genutzt werden kann. Das Modul wird einfach auf der Hutschiene montiert und überwacht die 24V-Versorgungsspannung zur Absicherung gegen Unterspannung.

* Diese Inhalte wurden mithilfe von Künstlicher Intelligenz erstellt und können Fehler enthalten.

Ansteuerung für Spindel-Linearantriebe

Antriebstechnik

0:000:00

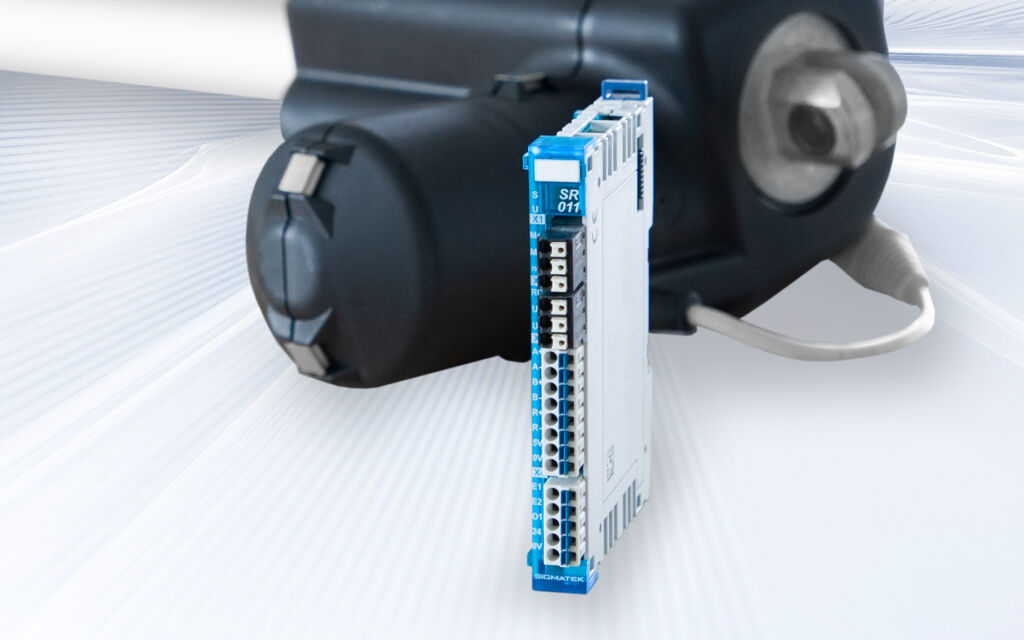

Bild: Sigmatek GmbH & Co KG

Das Motion-Modul SR 011-1 von Sigmatek ist für bürstenbehaftete Gleichstrommotoren mit einem Phasenstrom bis 5A (Spitzenstrom 15A) bei einer Versorgungsspannung von 18 bis 55V ausgelegt. Die PWM- und Stromreglerfrequenz wurde auf 2kHz reduziert und damit auf die Anforderungen von Spindel-Linearantrieben abgestimmt. In Kombination mit der Ansteuerung des DC-Motors mittels PWM-Sollwertvorgabewert ergibt sich eine kosteneffiziente Lösung für Motion-Applikationen, bei denen keine Rückführung notwendig ist. Das Modul wird auf der Hutschiene montiert und verfügt über zwei Enable-Eingänge und einen Bremschopper. Ein digitaler Ausgang (+24V/0,5A, kurzschlussfest) steht für applikationstechnische Schaltvorgänge zur Verfügung. Die +24V-Versorgungsspannung für den digitalen Ausgang und die Inkrementalgeberversorgung wird auf Unterspannung überwacht.
