Den reagiert auf die steigende Komplexität moderner Elektroanlagen und veränderte Netzparameter durch erneuerbare Einspeisung mit einem neuen Überspannungsableiter: dem Denventil CMTNS 64FM auf Basis der ACI-Technologie (Advanced Circuit Interruption) – nun auch für Typ‑1-Anwendungen. Damit erweitert das Unternehmen sein bisheriges ACI-Portfolio (u. a. Typ 2) zu einer durchgängigen Produktfamilie für höhere Anforderungen im Überspannungsschutz.
Kern der ACI-Technologie ist eine integrierte Schalter‑Funkenstreckenkombination im SPD, die klassische Vorsicherungen bzw. Überstromschutzgeräte ersetzt. Sie verhindert unerwünschtes Auslösen bei Blitz- und Impulsströmen, schützt besser vor Fehlerströmen im zweistelligen bis dreistelligen Amperebereich und bietet galvanische Trennung im Normalbetrieb – ohne Leckströme und mit höherer TOV-Festigkeit. Für Planer und Installateure reduziert das den Aufwand, da Dimensionierung, Selektivitätsfragen und aufwendige Berechnungen weitgehend entfallen.
Gerade an der Einspeiseseite (Typ‑1‑Blitzstromableiter) bringt ACI Vorteile bei hohen Kurzschlussströmen und anspruchsvollen Netzbedingungen. Der modulare Kombi-Ableiter Typ 1+2 Denventil ACMTNS 264F M erleichtert die normnahe Installation nahe dem Speisepunkt: Die Vorsicherung entfällt, die Montage auf geerdeten Schienen ist möglich, 60‑mm²‑Kupfer reicht als Anschlussquerschnitt, und ein Modultausch ist dank Freischaltfunktion auch im laufenden Betrieb mit isoliertem Werkzeug sicher durchführbar.
placeholder
Advanced Circuit Interruption für Typ 1-Ableiter
Lückenschluss
Digitalisierung, vernetzte Systeme und Automatisierung machen moderne elektrische Anlagen immer komplexer. Darüber hinaus stellt die zunehmende Einspeisung erneuerbarer Energien, die Netzparameter im Hinblick auf Kurzschlussverhalten und Schutztechnik verändert, Planer und Installateure vor neue Herausforderungen. Mit dem neuen Dehnventil ACI M TNS 264 FM bringt Dehn auf Basis seiner ACI-Technologie (Advanced Circuit Interruption) jetzt auch einen Ableiter für den Bereich Typ 1 auf den Markt. Das Unternehmen erweitert damit sein ACI-Portfolio für Typ 2-Ableiter und schafft so eine durchgängige Produktfamilie, die den stetig steigenden Anforderungen an den Überspannungsschutz im Bereich der Elektroinstallation und -planung gerecht wird.

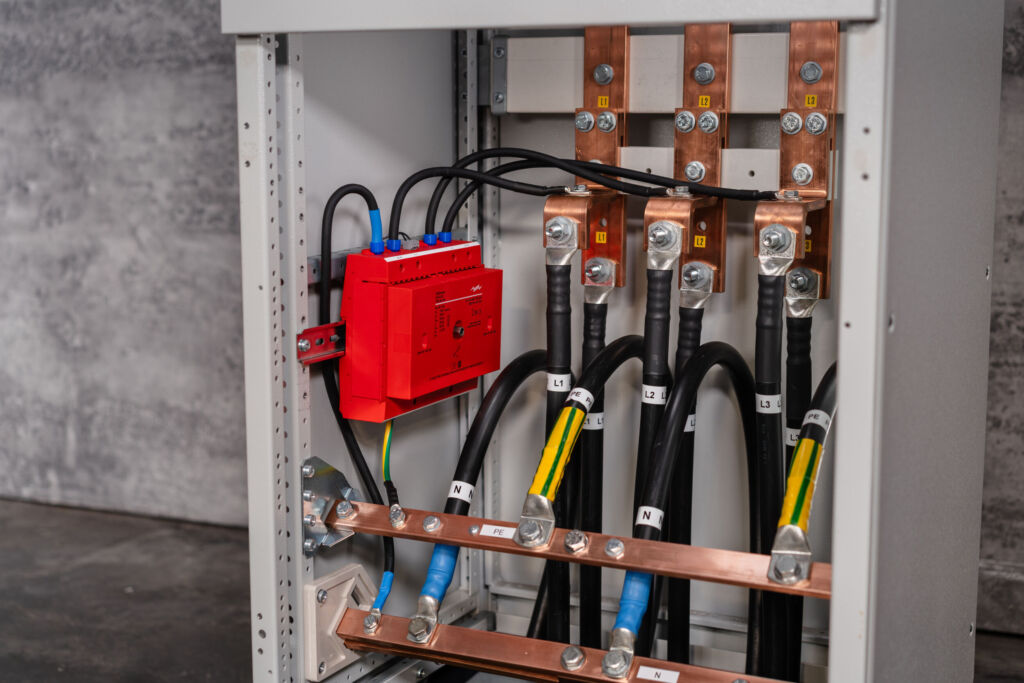

Mit dem neuen Dehnventil ACI M TNS 264 FM bringt Dehn auf Basis seiner ACI-Technologie (Advanced Circuit Interruption) jetzt auch einen Ableiter für den Bereich Typ 1 auf den Markt. – Bild: Dehn SE
Konventioneller Überstromschutz wie Schmelzsicherungen oder Leitungsschutzschalter sind für den Schutz von Überspannungsschutz-Einrichtungen (Surge Protective Devices – SPDs), wie er in der DIN VDE0100-534 gefordert wird, nur bedingt geeignet, da sie bei Blitz- oder Impulsstrombelastung ungewollt auslösen können. Die maximal für das SPD ausgewiesene Vorsicherung schützt nicht zuverlässig vor Fehlerströmen im Bereich von mehreren 10 oder 100 Ampere, was zu thermischer Überlastung führen kann. Mit der Einführung der ACI-Technologie verfolgt Dehn einen neuen Ansatz. Das klassische Überstromschutzkonzept wird durch die Integration einer leistungsstarken Schalter-Funkenstreckenkombination direkt ins Überspannungsschutzgerät ersetzt. Diese dient nicht nur als Überstromschutz, sondern bietet auch eine galvanische Trennung im Normalzustand. Dadurch entstehen keine Leckströme und die Festigkeit gegenüber netzfrequenten temporären Überspannungen (Temporary Overvoltage – TOV) ist deutlich erhöht. Diese Technologie schafft für Planer und Installateure eine Reihe von Vorteilen, die den Planungsaufwand reduzieren ohne die Betriebssicherheit zu beeinträchtigen. Fehler bei der Dimensionierung, Fragen zur Selektivität und aufwendige Berechnungen gehören damit der Vergangenheit an.
Zuverlässiger Schutz auf
der Einspeiseseite
Die ACI-Technologie eignet sich nicht nur im Typ 2- und DC-Bereich, sondern ist auch für den Schutz auf der Einspeiseseite – insbesondere bei Blitzstrom-Ableitern vom Typ 1 – von zentraler Bedeutung. Hier treffen hohe Kurzschlussströme und komplexe Netzbedingungen aufeinander. Die DIN VDE0100-534 fordert, dass Überspannungsschutz so nahe wie möglich am Speisepunkt der Anlage errichtet wird. In der Praxis ist dies oft schwierig, da Anschlussleitungen maximal 0,5 Meter lang sein dürfen, um induktive Spannungsabfälle zu verhindern. Der modulare Kombi-Ableiter (Typ 1+2+3) Dehnventil ACI M TNS 264 FM erleichtert die Umsetzung: Durch die integrierte ACI-Technologie entfällt die Ableitervorsicherung. Das Gerät kann direkt auf geerdeten Hut- oder Erdungsschienen montiert werden. Ein Anschlussquerschnitt von 16mm² Cu ist immer ausreichend, da auch im Fehlerfall das Durchlassintegral so niedrig ist, dass die Anschlussleitung nicht thermisch überlastet wird. Dank Freischaltfunktion ist der Modultausch – seitlich oder frontal – mit isoliertem Werkzeug auch im laufenden Betrieb sicher möglich.
